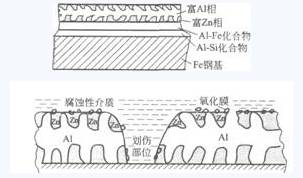

镀锌层和镀铝层各有其优点和缺点，而镀55％Al-Zn-Si镀层可以说综合了两者的优点，又克服了两者的缺点。这是由其特殊的镀层组织结构决定的。热浸镀55％Al-Zn-Si合金镀层的组织如图1所示，同样分为外层和内层两大部分。这种镀层由于Al的质量比和体积比都大于Zn，所以其结构更接近与镀铝层，但比镀锌层和镀铝层都更为复杂。

    其内层即化合物层除了与镀铝层一样具有Al-Fe扩散形成的A1-Fe化合物层以外，由于加入了一定量的Si，Si优先在钢基表面上形成Fe-Si的化合物层，使AbFe化合物层变得很薄，从而改善了其加工性能。

这种镀层外层也很复杂，又恰到好处。大量的铝先结晶形成了极细的富铝的树枝状晶体，体积约占80％，在整个镀层中形成了微细的网络骨架，在剩下的只有约20％的晶间空隙内是富锌的共晶组织。这两种组织的有机组合，就使得镀层具有良好的综合性能。富铝的树枝状网络奠定了镀层具有镀铝较良好的耐蚀性能和耐热氧化性能，晶间的富锌的组织又使镀层在划伤后的环境介质中与镀锌板一样具有阴极保护作用，而且腐蚀所产生的产物膜，被富铝相的网络所滞留，填充在其枝晶间的网隙处，在镀层表面形成了有一定保护作用的保护膜，使腐蚀速度减慢，其耐腐蚀性能比相同厚度的镀锌层有很大的提高，如图2所示。
